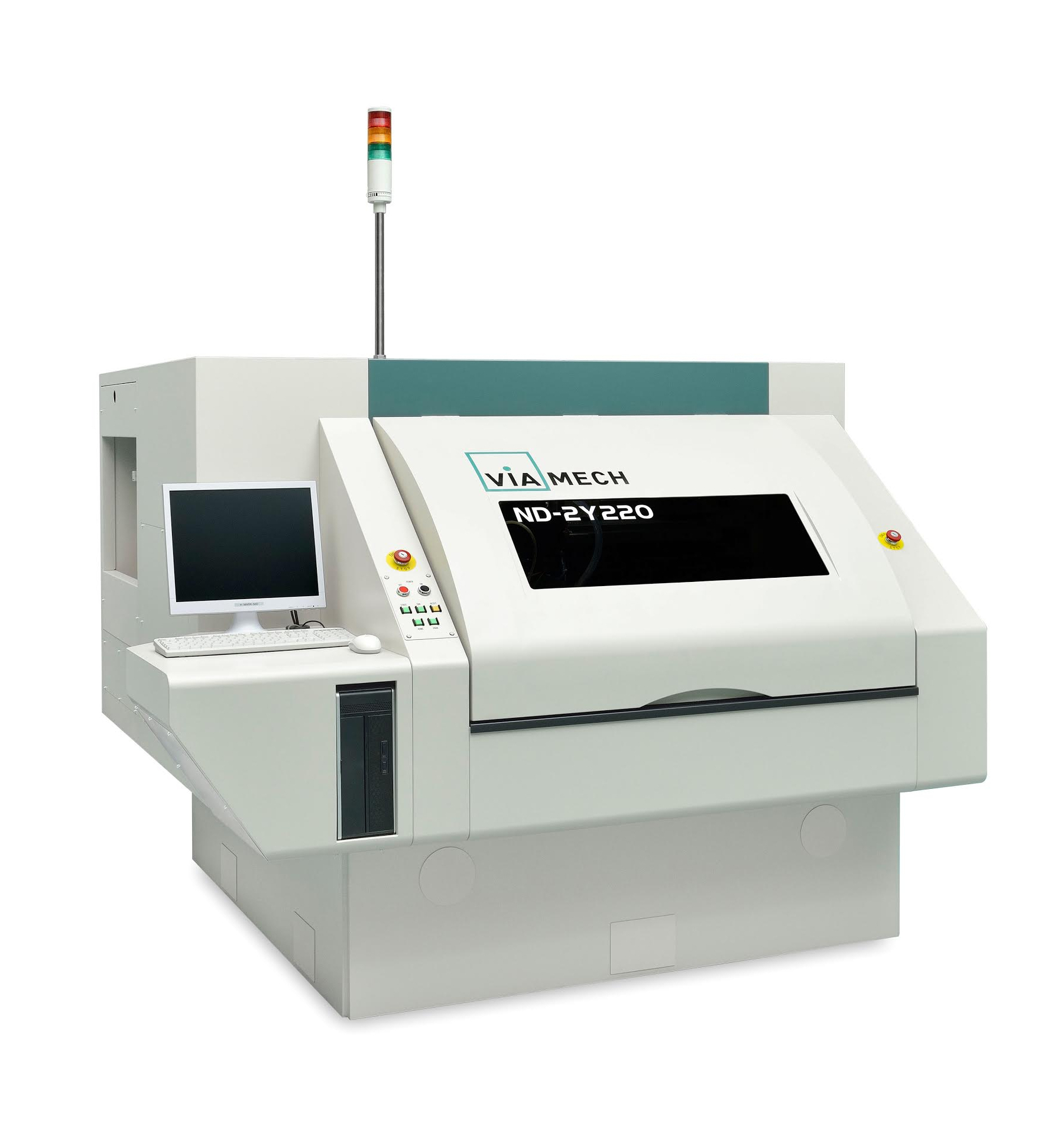

ND-2Y220

高精度2軸ドリル穴明機

ND-2Y220

弊社技術を結集したベストセラーシリーズの2軸バージョン。 1軸で25×28.5インチの大板加工が可能。

  • ドリル径

    0.1 - 6.35 mm

  • SP速度

    160,200k rpm

  • PC/Motherboard
  • HDI
  • BGA
  • CSP
  • FC-BGA
  • Aoutomotive
  • 仕 様
  • 型式 ND-2Y220
    主軸数/軸間距離 2軸/560mm(22.0 inch)
    最大加工エリア 725mm×560mm
    (28.5 inch×22.0 inch)
    1軸のみで加工時:
    725mm×635mm
    (28.5 inch×25.0 inch)
    スピンドル H916:15,000~160,000min-1
    H920:20,000~200,000min-1
    工具直径 Φ0.1~φ6.35mm
    ADC数量 300種300本/軸
    XY早送り速度 60m/min
    Z軸加工速度 0.101~12.7m/min
    X,Y軸位置決め精度 ±0.004mm
    加工精度 ±0.015mm
    数値制御装置 MARK-50+
