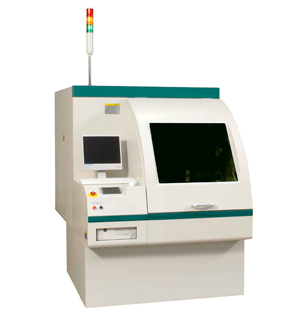

ND-1S シリーズ

多品種小ロット向け 単軸ドリル穴明機

ND-1S シリーズ

ビジョンシステム搭載により、XYO補正・バックドリル・フリップ加工など高精度加工が可能。NR用QIC機能、ザグリ機能など豊富なアプリケーションにより多種多様な加工が可能。

  • ドリル径

    0.1-6.35 mm

  • SP速度

    160,200k rpm

  • PC/Motherboard
  • HDI
  • BGA
  • CSP
  • FC-BGA
  • Aoutomotive
  • 仕 様
  • 型式 ND-1S211 ND-1S281
    主軸数 1軸
    最大加工エリア 690mm×535mm
    (27.2inch×21.1inch)
    935mm×735mm
    (36.8inch×28.9inch)
    スピンドル H916:15,000~160,000min-1
    H920:20,000~200,000min-1
    工具直径 Φ0.1~φ6.35mm
    ADC数量 300種300本/軸
    XY早送り速度 60m/min
    Z軸加工速度 0.101~12.7m/min
    X,Y軸定位置精度 ±0.004mm
    加工精度 ±0.018mm(弊社基準)
    数値制御装置 MARK-50+
