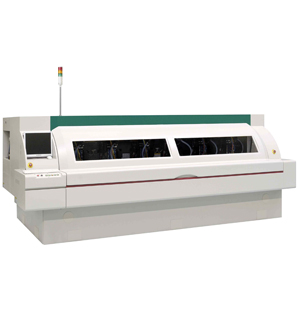

ND-6QSA210 / 6MSA210

高速スピンドルを搭載した極小径穴明機

ND-6QSA210 / 6MSA210

スピンドルをエアベアリング技術を応用したダイレクトドライブのZ軸構造により高速高精度を実現。XYZ軸のサーボ制御技術を生かして生産性を向上させるホバリング機能を標準。

  • ドリル径

    0.075 - 4 mm

  • SP速度

    300,350k rpm

  • PC/Motherboard
  • HDI
  • BGA
  • CSP
  • FC-BGA
  • Aoutomotive
  • 仕 様
  • 型式 ND-6QSA210 ND-6MSA210
    主軸数/軸間距離 6軸/538mm(21.2inch)
    最大加工エリア 660mm×538mm(26.0 inch×21.2 inch)
    スピンドル UH35Z(φ2.0シャンク)30,000~350,000min-1 H930Z(φ3.175シャンク)20,000~300,000min-1
    工具直径 φ0.075~φ4.0mm
    ADC数量 300種1050本/軸 250種250本/軸
    XY早送り速度 60m/min
    Z軸加工速度 0.101~12.7m/min
    XY軸位置決め精度 ±0.004mm
    加工精度 ±0.015mm(弊社基準)
    数値制御装置 MARK-50+
